Pompes submersibles « Vortex »

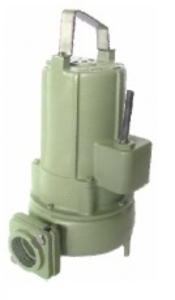

Série MR 50 + 65
Pompes submersibles à eaux usées avec turbine à passage
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 6-17 m |
| débit maximal: | 9-13 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 420 |
| Garniture méc. sup.: | Graphite / céramique |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø45 – Ø55 |

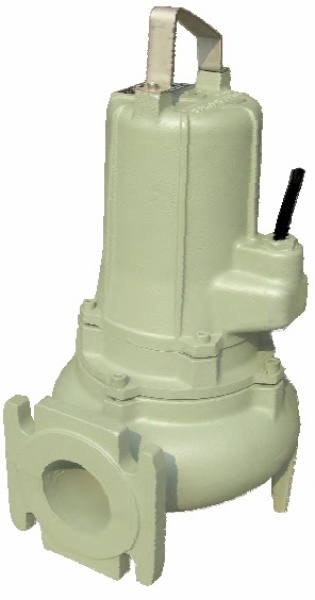

Série ML 80
Pompes submersibles à eaux usées avec turbine à passage libre « Vortex »
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 5-16 m |
| débit maximal: | 18-20 l/sec. |
Construction standard
| Carcasse: | Fonte grise G20 |
| Turbine: | Fonte grise G20 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / céramique |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø70 – Ø80 |

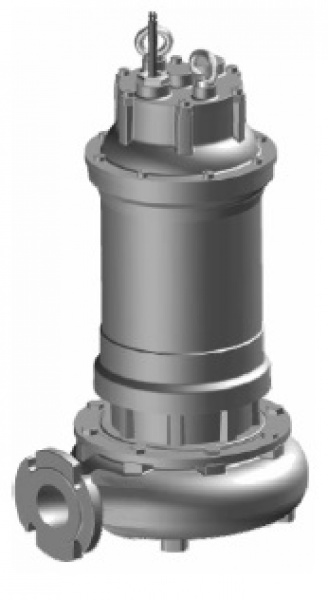

Série MS 80/2
Pompe submersible à eaux usées avec turbine Vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 23-75 m |
| débit maximal: | 10-38 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø65 |

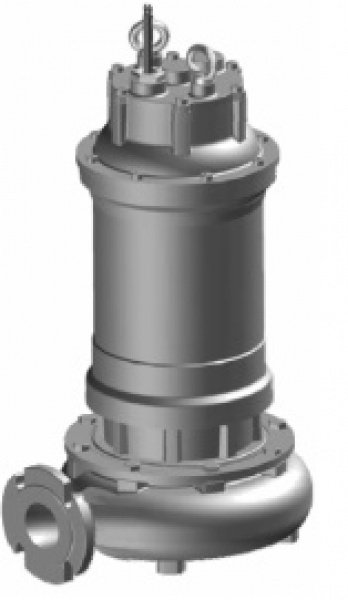

Série MS 80/2-2
Pompe submersible à eaux usées avec turbine Vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 42-76 m |
| débit maximal: | 12-38 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / céramique |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø65 |
Série MS 80/4
Pompes submersibles à eaux usées avec turbine Vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 10-31 m |
| débit maximal: | 24-45 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø65 – Ø70 |
Série MS 80/6
Pompes submersibles à eaux usées avec turbine Vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 5.5 – 7 m |
| débit maximal: | 22.2 – 27.8 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø65 – Ø70 |

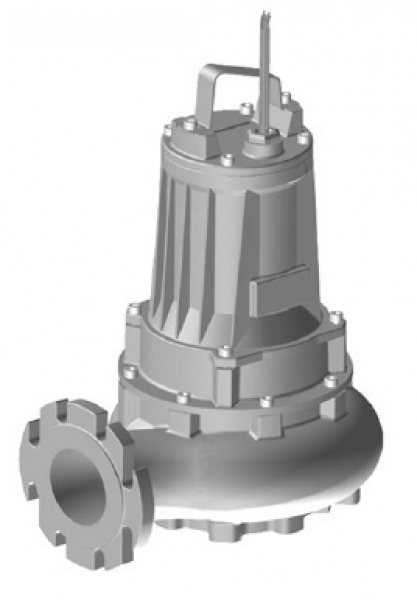

Série MS 100-2
Pompes submersibles à eau usée avec turbine vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 27-47 m |
| débit maximal: | 17-55 l/sec. |
Construction standard
| Carcasse: | Fonte grise G25 |
| Turbine: | Fonte grise G25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø75 – Ø85 |

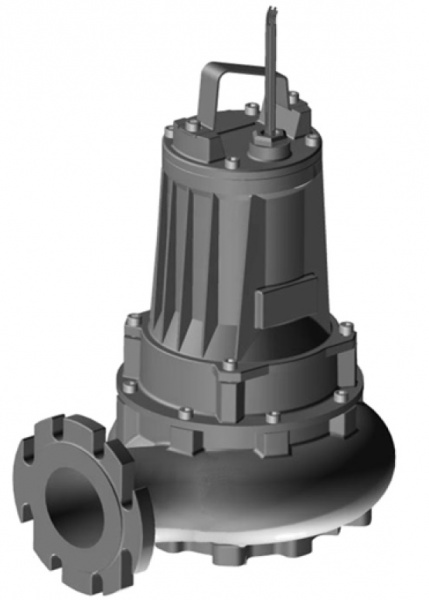

Série MS 100-4
Pompes submersibles à eau usée avec turbine vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 8-44 m |
| débit maximal: | 30-87 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 420 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø85 |

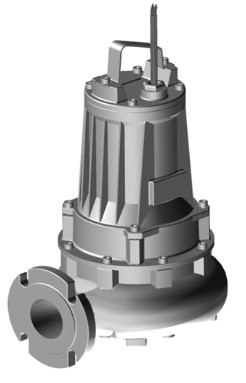

Série MS 100-6
Pompes submersibles à eau usée avec turbine vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 6.5-19 m |
| débit maximal: | 35-88 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GG25 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø85 |

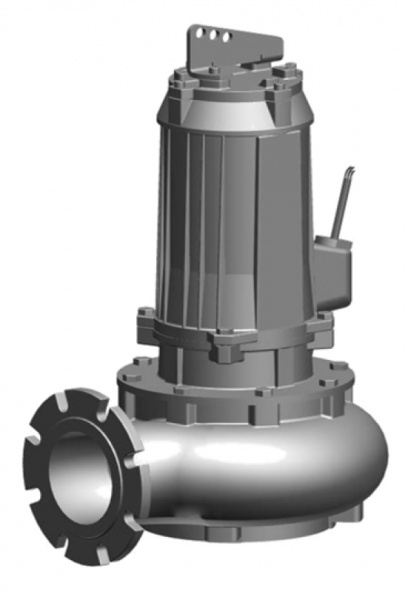

Série MS 150-4
Pompes submersibles à eau usée avec turbine vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 9-33 m |
| débit maximal: | 75-150 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GS500 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 420 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø120 – Ø130 |

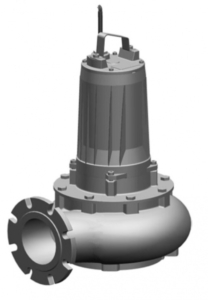

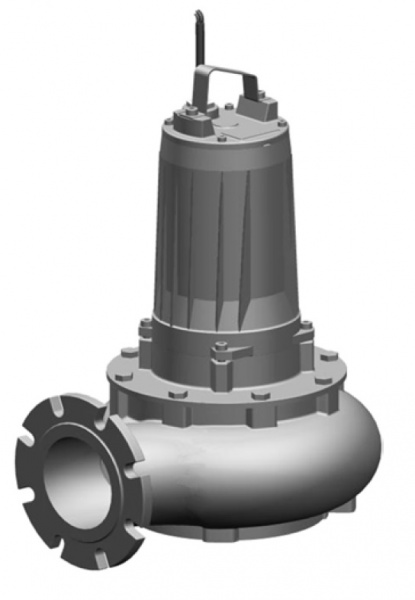

Série MS 150-6
Pompes submersibles à eau usée avec turbine vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 7.5-16 m |
| débit maximal: | 70-145 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GS500 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø120- Ø130 |

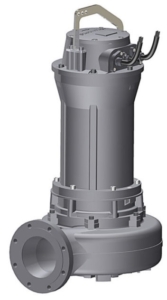

Série MS 200-6
Pompes submersibles à eau usée avec turbine vortex
Application
Pompes, destinées au transvasement d’eaux usées et chargées jusqu’à 40°C, avec turbine à passage libre „Vortex“, chambre d’huile et deux garnitures mécaniques.
| Hauteur de refoulement maximale: | 15-16 m |
| débit maximal: | 175 – 185 l/sec. |
Construction standard
| Carcasse: | Fonte grise GG25 |
| Turbine: | Fonte grise GS500 |
| Axe: | Acier inox. AISI 420 |
| Visserie: | Acier inox. AISI 304 |
| Garniture méc. sup.: | Graphite / alumina |
| Garniture méc. inf.: | Carbure de silice (SiC) |
| Classe d’isolation: | “F” (155°C), IP 68 |
| Passage libre: | Ø120- Ø130 |
